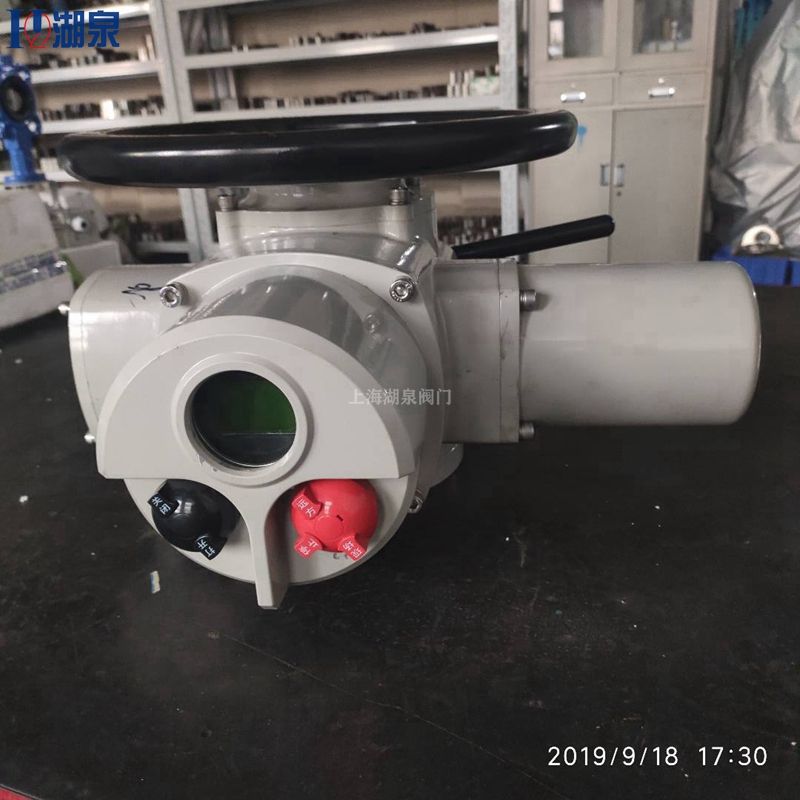

DZT15-24/40整體調節型電動執行機構簡介：

DZT15-24/40整體調節型電動執行機構的控制量為閥門開度，在應用場合往往會(huì )根據實際需要將閥門開或關，或者開到一定程度，甚至動態的以某種規律開關。在傳統的模擬控制方式中用時間、電流的大小來表示閥門的開啟角度。由于影響時間、電流(電壓)等參數的因素很多，因此顯示的開啟角度與閥門的實際位置不易達到同步，經常出現明顯的誤差。同時，簡單的模擬量控制提供的信息極為有限，不利于系統的調試和檢修。

DZW/Z型主要的產品型號：Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500

DZW-DS1閥門電動裝置主要型號有：DZW10-24r/min，DZW15-24r/min，DZW20-24r/min，DZW30-24r/min, DZW45-24r/min，DZW60-24r/min，DZW90-24r/min，DZW120-24r/min, DZW180-24r/min， DZW250-24r/min，DZW350-24r/min

DZT15-24/40整體調節型電動執行機構主要功能描述：

(1)一體化結構設計，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信號，輸出隔離的4～20mA閥位反饋信號；

(2)具有仿真運行功能，并可根據用戶設定的流量特性曲線運行；

(3)控制信號斷路故障判斷、報警及保護功能。斷路故障時可使執行機構或開、或關、或保特、或在0～***之間預置的任意值；

(4)數字顯示，顯示控制信號值、閥位值、故障類別；

(5)RS485遠程通訊功能，通過通訊協議在上位機進行編程組態，對過程量、開關量作數據或圖形處理。

(6)閥門行程自整定，輸入輸出模擬信號自校準。

DZT15-24/40整體調節型電動執行機構工作環境和主要技術參數：

電源：電機為三相交流，380V（特殊訂貨660V或220V）,50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。

工作環境：

環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

相對濕度：≤90%（25℃時）。

防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：戶外型和防爆型為IP65（特殊訂貨IP67）。

工作制：短時15分鐘（特殊訂貨30分鐘）。

DZT15-24/40整體調節型電動執行機構的多重保護：

1、自動相序調整：

執行機構自動檢測接入電源端子的三相電源的相序,通過適當的邏輯運算,以確保給電機接通正確的相序。如果沒有自動相序調整功能,有可能會(huì )由于接線相序錯誤而損壞閥門。由于有了自動相序調整功能，執行機構電源的接線可以不考慮相序。

2、緊急保護(ESD)：

執行機構提供了靈活的緊急保護功能,可與任何遠程開關和模擬控制電路同時使用,也可超越就地和遠程信號。每臺執行機構均可單獨設定緊急保護時的動作方式,如全開、全關或保位。如果需要,ESD信號可設定為超越聯鎖控制、就地停止和電機溫度保護電路。

3、電源缺相保護：

執行機構具有非常完善的電源缺相保護功能。它采用監視電壓和電流相結合的方法,既能檢測電機靜止時發生的電源缺相,也能檢測電機運行過程中發生的電源缺相,從而禁止電機運行,避免缺相運行造成電機過熱。

4、過流保護：

當執行機構在運動過程中電機電流超過預設的大電流值時,內部的邏輯電路將使得電機立即停止動作以防止電機燒毀。

5、閥門卡住時的動作：

如果閥門被卡住,當啟動信號發出后,在預設的時間內無任何動作,控制電路則切斷電機的供電,以防止電機過熱,并發出報警信號。在發出激勵電機的信號之后的5~10秒時間內暫時禁止轉矩保護功能。此項功能可以實現閥門卡住時的解卡。
