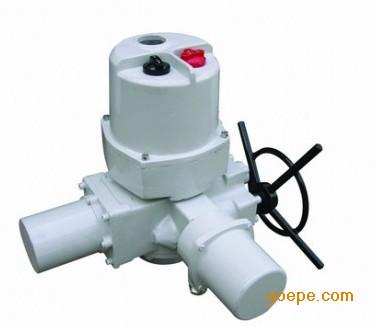

揚州貝爾DQW(ISQ)智能型部分回轉閥門電動裝置

產品名稱：智能型部分回轉閥門電動裝置

型號：ISQ (DQW)

規格：ISQ10

市場價：0.00

優惠價：0.00

點擊數：555

產品簡介：智能型部分回轉閥門電動裝置

詳細介紹：ISQ系列智能非侵入式電動執行機構引進*新模擬數字技術，先進的集成芯片設計，全中文萊單操作界面，一體化的設計理念，造就了其完美的功能、優異的性能。產品外觀輕巧、調試方便、操作簡單。適合與各類閥門成套，廣泛應用于電力、鋼鐵、石油、化工、輸油管線、水處理、食品等控制領域。是新一代閥門控制專家。
 ISQ系列為開環控制系統所用的智能型電動執行機構，ISQ適用于閥瓣做部分回轉運動的閥門，如球閥、蝶閥、風門等。

智能型電動執行機構的特點高集成度、一體化非侵入設計
采用大規模數字集成芯片，智能化程度高，功能強大，控制精度高。
機電一體化設計，輕巧美觀，執行機構的功能、參數設置、調試和現場電動操作通過手持式紅外線遙控器進行設定，無需打開箱體。
液晶顯示及就地操作功能
ISQ系列執行機構采用液晶顯示屏，通過形象的標識和符號讓用戶直觀的了解到執行機構的閥位、運行狀態、故障報警等信息，全中文菜單讓你一目了然。
現場操作采用霍爾傳感器旋鈕，可方便的進行就地開、關、停及現場、遠控轉換，解決了開關壽命限制，使現場控制更準確、可靠。
手動/電動切換裝置
需要手動操作時，只要按下手動/電動切換手柄到手動位置再松開，即可實現手動操作。當通電運行時，執行機構自動返回到電動狀態。
ISQ系列無需手/電切換可直接進入手動操作狀態。
精確的行程電子定位系統
采用電子定位取代了傳統的機械限位，精度等級高，壽命長，可靠性高。
自動檢測及故障診斷
ISQ系列執行機構具有強大的檢錯報警系統，在運行過程中能隨時檢測操作電路，一旦發生故障，執行機構的電動操作將被禁止，同時發出就地及遠程報警信號并直觀地顯示故障原因，使用戶可以及時排除故障，恢復執行機構的正常工作。
現場總線控制
ISQ支持Profibus、Modbus等通訊協議，可方便的接入現場總線控制網絡(luò )，執行機構的全部控制及狀態信號都可通過網絡(luò )傳輸，降低布線成本。
(注：標準產品無總線通訊功能，為選配件)

智能型電動執行機構的功能

行程限位保護功能
開到位、關到位、開過程、關過程、執行機構正在運行、中途限位
力矩限位保護功能
關過力矩、開過力矩、行程中過力矩
狀態查詢功能
停止/現場/遠程位置、現場打開/關閉/空位查詢、遠方有無開關及保持信號、遠方有無ESD信號、遠方有無自動控制信號、遠方自動控制電流值、有無總線信號
執行機構報警功能
電源缺相、電機過熱、比例控制信號丟失、執行機構內部故障、過力矩報警、堵轉報警、閥門轉向錯誤、閥位出錯、存在ESD信號
其它功能
相序自動糾正功能、遙控器設定功能、液晶中文顯示功能、現場控制點動/自保持選擇功能、電機剎車制動功能、觸點方式選擇功能、遠程雙線控制功能、死區可調節功能、ESD超越保護功能、總線通訊功能

工作環境

供電電源：380V，50HZ
可選電源：380～660V 50、60HZ(訂貨時需說明)
環境溫度：-20～60℃
相對濕度：≤95％(+25℃)
防護等級：IP65、IP67、IP68
防爆標志：EXdIIBT4
絕緣等級：F級
工作制：短時10分鐘工作制(特殊訂貨30分鐘)
死區：0.3％～6％可調(調節型)
輸入電阻：150Ω 輸入電流：DC 4-20mA (調節型)
輸出阻抗：≤750Ω 輸出電流：DC 4-20mA
靈敏度：0.025％(調節型)
阻尼特性：死區值大于±0.5％以上時無震蕩。(調節型)
遠方控制電壓：24V DC 灌電流10mA
電器限位范圍：關限位0-100％開限位0-100％
周?chē)�介質：用于無易燃、易爆、無腐蝕的環境中。

主要性能參數

ISQ系列電裝型號規格表：
