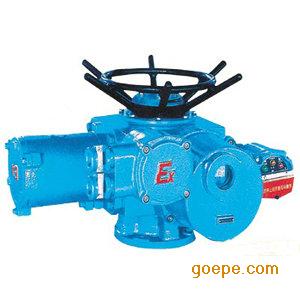

電動裝置，電動頭，電動執行器
產品型號： DZW10,DZW20，DZW30,DZW45,DZW60 品 牌： 貝爾電裝 價格電議,您可以向供應商詢價得到該產品價格 所 在 地： 上海 更新日期： 2024-07-10 詳細信息Z整體隔爆型電動執行機構DZW10,DZW20，DZW30,DZW45,DZW60,DZW90,DZW120,DZW180,DZW250防爆閥門電動裝置，用于煤礦井下或者是易燃易爆的場合，給自己和他人帶來安全方便的效果，造成不必要的損失。按使用環境分：ZW為戶外型； ZB為隔爆型；ZZ為整體型；ZT為整體調節型。
本產品的性能符合JB/T8528-1997<普通型閥門電動
名稱: 防爆型閥門電動裝置 型號: DZB 規格: ZB30/DZW60-24B,ZTB90... 介紹 防爆閥門電動裝置，用于煤礦井下或者是易燃易爆的場合，給自己和他人帶來安全方便的效果，造成不必要的損失。按使用環境分：ZW為戶外型； ZB為隔爆型；ZZ為整體型；ZT為整體調節型。
本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。
2、工作環境和特點
3、1.電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2.環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
3.相對濕度：≤90%（25℃時）。
4.周?chē)橘|(zhì)：戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。5. 防護等級：戶外型和防爆型為IP55～IP68。
6．工作制：為短時10分鐘（特殊訂貨30分鐘）。 他們具有功能全，性能可靠，控制系統先進，體積小，重量輕，使用維護方便等特點。廣泛用于電力，冶金，石油，化工，造紙，污水處理等部門。
3、安裝方法及注意事項本裝置可可垂直，水平安裝，但電機不可向下，應便于接線，調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。安裝與閥門連接的牙嵌軸向間隙不小于1-2mm。通電前檢查接地是否可靠。新裝的電動裝置首次電動時，必須檢查電機相序，控制線路是否正確，以防電機失控。型號規格和主要性能參數見表1型號規格
公稱轉矩（N，m)
公稱推力（KN）
*大閥桿直徑
*大轉圈數（圈）
手動速比
輸出轉速（r/min)
電機功率（KW）
參考重量（Kg)
Z5
50
20
28
60
1::1
12
0.12
28
Z10
100
40
28
60
1::1
18\24\36
0.25\0.37
45
Z15
150
18\24\36
0.37\0.55
50
Z20
200
100
40
60
1::1
18\24
0.37\0.55
55
Z30
300
18\24
0.55\0.75
58
Z45
450
150
48
120
1::1(20::1)
24\36
1.1\1.5
110
Z60
600
24\36
1.5\2.2
120
Z90
900
200
60
120
1::1(25::1)
24\36
2.2\3
139
Z120
1200
24\36
3\4
142
Z180
1800
325
70
150
22.5::1
18\24
4\5.5
250
Z250
2500
18\24
5.5\7.5
255
Z350
3500
700
150
20::1
18\24
7.5\10
330
Z500
5000
80
18\24
10\15
350
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)注2：當產品提供四層計數器時，*大轉圈數為表1圈數*10電機技術參數見表2功率KW
0.12
0.25
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
10
15
電流A
0.57
1.03
1.38
2.2
2.62
4
4.12
5.25
7.9
8.87
12.05
15.6
20.5
26.6
外形尺寸見圖1和表3型號
H
H1
L1
L2
L3
F
F1
F2
F3
F4
фD
Z5
271
96
158
226
249
158
259
310
316
Z10-Z30
316
130
200
238
295
200
255
317
349
374
400
Z45-Z60
415
195
277
277
394
230
275
391
369
394
460
Z90-Z120
453
195
281
281
412
278
310
426
404
429
556
Z180-Z250
585
250
320
320
474
295
360
476
455
476
320
Z350-Z500
717
280
399
399
1076
433
417
442
417
542
565
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型
F4為整體隔爆型/整體調節隔爆型
-
